Ленточные конвейеры

Ленточный конвейер подбирают по грузу, трассе и требуемой производительности

Одинаковая длина транспортера еще не означает одинаковую конструкцию. Конвейер для коробок массой несколько килограмм и линия для непрерывной подачи зерна или щебня будут работать с разными нагрузками на: ленту, барабаны, роликоопоры и привод. Для наклонного участка дополнительно надо учесть удержание груза на ленте, а при работе с абразивными материалами - износ рабочей поверхности и зон загрузки.

Поэтому расчет начинают с характеристик груза. Для сыпучих материалов нужны насыпная плотность, фракция, влажность и склонность к налипанию. Для мешков, коробок и других штучных грузов важны масса одной единицы, размеры, положение на ленте и необходимый интервал между изделиями. После этого определяют производительность, длину трассы, перепад высот и условия установки.

Ленточные конвейеры применяют на участках, где груз нужно перемещать непрерывным потоком по прямой или наклонной трассе. По такой схеме транспортируют зерно, песок, щебень, гранулят, минеральное сырье, а также мешки, коробки, бутылки, овощи, металлические детали и другую штучную продукцию.

Для сыпучих материалов производительность зависит сразу от нескольких параметров: сколько продукта размещается на ленте, с какой скоростью она движется и какова насыпная плотность груза.

Для ориентировочного расчета используют формулу:

Q = 3600 × A × v × ρ

У штучных грузов расчет строится иначе. Здесь пропускная способность определяется скоростью, шагом между изделиями и массой единицы груза. Если после транспортера расположены весы, упаковочная машина, сортировщик или операторское рабочее место, слишком высокая скорость может создать затор уже на следующей операции.

Основные виды ленточных конвейеров

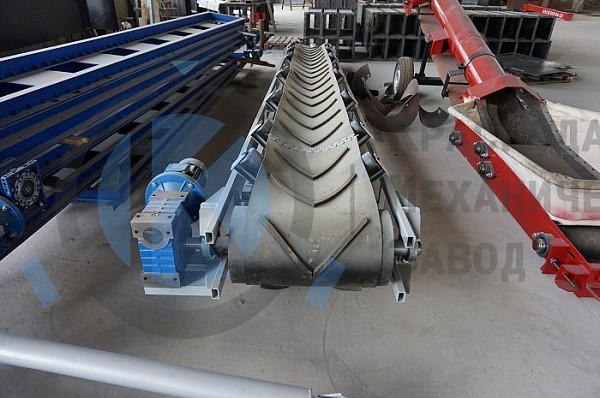

В нашем каталоге представлены прямые, горизонтальные, наклонные, передвижные, желобчатые конвейеры, модели с гладкой и шевронной лентой, гофробортами, ПВХ-полотном и металлической сеткой. Выбор исполнения связан прежде всего с характером груза и геометрией транспортного участка.

Для прямолинейных участков без перепада высот отдельно представлены горизонтальные ленточные конвейеры. Их используют в складской логистике, производственных линиях, зернотранспортных системах и на участках подачи материала между технологическими машинами.

При работе с песком, зерном, щебнем, рудой и другими насыпными продуктами основной вопрос связан уже не только с длиной. При расчете транспортировки сыпучих материалов учитывают плотность, размер куска, влажность, абразивность и требуемую подачу. Эти параметры определяют ширину рабочей зоны, тип ленты и конструкцию роликоопор.

Наклонная трасса требует отдельной проверки. Чем больше угол, тем выше вероятность обратного скатывания материала. Для обычной гладкой ленты допустимый уклон ограничен свойствами самого продукта. При более сложной геометрии применяют шевронный профиль, борта либо другую конструкцию рабочей поверхности.

Конструкция, скорость ленты и параметры расчета

Базовая схема включает несущую раму, замкнутую транспортерную ленту, приводной и натяжной барабаны, привод, роликоопоры и устройство натяжения. На конкретной линии к ним добавляют загрузочные лотки, борта, направляющие, скребковые очистители, укрытия, датчики движения и схода ленты, опорные конструкции и автоматику.

Лента одновременно воспринимает груз и передает тяговое усилие. Ее ширину выбирают с запасом относительно фактического потока или размеров изделия. Для штучной продукции нужен резерв на боковое смещение. Для насыпного материала ширина связана с площадью загруженного сечения и крупностью фракции.

Роликоопоры задают положение рабочей ветви. Для коробок и деталей часто нужна плоская поверхность. При перемещении большого количества зерна, песка или щебня используют желобчатое формирование: ролики поднимают края ленты, увеличивая рабочее сечение и уменьшая вероятность просыпи.

Привод рассчитывают по сопротивлению движению, длине трассы, загрузке, подъему материала и режиму пуска. Один из тяжелых режимов возникает после остановки загруженной линии. Мотор-редуктор должен запустить конвейер с фактической массой продукта на рабочей ветви, а не только вращать пустую ленту.

Скорость зависит от груза, а не только от требуемой подачи

Повышение скорости действительно увеличивает количество материала, проходящего через участок за единицу времени, но у этого решения есть ограничения. При работе с пылящим продуктом растут потери в местах перегрузки. Коробки сложнее позиционировать перед следующей операцией, а на наклонной трассе меняется поведение материала при загрузке и сходе с барабана.

В качестве расчетных ориентиров для разных задач применяются разные диапазоны. Для сыпучих материалов на прямом участке скорость может находиться примерно в пределах 1,0-2,5 м/с, для зерна - 1,5-2,5 м/с, для штучных грузов на сборочных линиях часто используют более медленные режимы порядка 0,2-1,0 м/с. При наклонной транспортировке ориентир также смещается в сторону меньших скоростей.

Подробнее зависимость от типа груза и назначения линии разобрана в материале Скоростные режимы ленточных конвейеров. Эти значения используют как начальный ориентир. Окончательная скорость задается после расчета конкретной трассы.

Что сильнее всего влияет на конструкцию ленточного транспортера

• Производительность. Определяет необходимое сечение потока и вместе со скоростью влияет на ширину ленты.
• Насыпная плотность. При одинаковом объеме тяжелый материал создает большую нагрузку на ленту, ролики, барабаны и раму.
• Размер куска. Крупная фракция требует достаточной ширины рабочей зоны и устойчивости к удару в месте загрузки.
• Влажность. Влажный продукт может налипать на рабочую поверхность и барабаны. В таких условиях особенно важны очистители и конструкция приемной зоны.
• Абразивность. Щебень, руда, песок и некоторые минеральные продукты ускоряют износ покрытия и мест пересыпки.
• Угол трассы. При подъеме часть тягового усилия расходуется непосредственно на перемещение массы груза вверх.
• Режим работы. Периодическая подача и круглосуточная линия требуют разного подхода к ресурсу узлов и привода.
• Условия площадки. На улице учитывают осадки, температуру и загрязнение, в помещении - проходы, высоту, точки крепления и возможность обслуживания.

При эксплуатации изнашиваются лента, ролики, барабаны, подшипниковые узлы и очистители. Для ремонта и плановой замены «КМЗ» выпускает комплектующие для конвейеров и транспортеров. При подборе запасных частей желательно использовать размеры и исполнение исходного узла, а не ориентироваться только на внешний диаметр или ширину.

Инженерные ошибки при выборе ленточного транспортера

• Подбирать оборудование только по длине трассы. Конвейеры одинаковой длины могут перемещать коробки по 5 кг или непрерывный поток инертного материала. Нагрузки на привод и раму в этих случаях несопоставимы.
• Не учитывать насыпную плотность. Производительность 100 м³/ч для легкого зернового продукта и тяжелого минерального сырья создает разную массовую нагрузку.
• Завышать скорость вместо увеличения ширины ленты. Это может привести к пылению, просыпи и нестабильной загрузке. Иногда правильнее увеличить рабочее сечение, оставив более спокойный режим движения.
• Использовать гладкую ленту при слишком большом уклоне. Материал начинает смещаться назад, производительность падает, а часть продукта возвращается к нижнему барабану.
• Не предусмотреть очистку. Налипший материал проходит на обратную ветвь, попадает на ролики и постепенно нарушает центровку полотна.
• Экономить на ширине рабочей зоны для коробок и мешков. В эксплуатации груз редко располагается точно по оси. Без бокового запаса упаковка цепляет направляющие и идет с перекосом.
• Не проверить пуск загруженной линии. Если остановка произошла с материалом на ленте, привод получает значительно более тяжелый режим, чем при обычном запуске пустого транспортера.
• Не учитывать обслуживание при компоновке. Натяжной узел, привод, ролики и очистители должны оставаться доступными после установки оборудования в цехе или галерее.

Отдельная причина увода ленты - перекос металлоконструкции или роликоопор. Если рама установлена с отклонением, регулировка одного барабана не устраняет первопричину. При монтаже проверяют положение секций по всей длине, затем центровку барабанов и только после этого окончательно настраивают ход полотна.

Реализованные проекты «КМЗ»: примеры с параметрами и цифрами

1. Транспортная линия для торгового пространства, Москва

Задача: перед Новым годом 2026 года для объекта на Болотной площади требовалось изготовить и смонтировать транспортную систему для перемещения детских игрушек массой до 0,5 кг. Общая протяженность трассы составила около 90 м. По компоновке груз проходит как по горизонтальным, так и по подъемным участкам.

Решение: наши инженеры разработали схему, в которой на всей 90-метровой трассе используются всего три привода. Такое количество приводных узлов удалось сохранить за счет расчета трассы и согласования механики отдельных участков. Конвейер изготовили и собрали в сжатые сроки, производственная сборка заняла около 2,5 недель. Монтаж на объекте специалисты «КМЗ» также выполнили самостоятельно. В состав транспортной системы дополнительно вошел неприводной винтообразный рольганг с роликами из нержавеющей стали, изготовленными на нашем заводе.

Результат: смонтирована транспортная линия общей длиной около 90 м с тремя мотор-редукторами. Система перемещает легкие штучные грузы по участкам с разным направлением трассы и при этом остается частью открытого для посетителей пространства, поэтому конструкция и внешнее исполнение оборудования были увязаны с интерьером объекта.

Подробнее в репортаже телеканала «Москва 24»

2. Зерновой склад, Ростовская область

Задача: организовать мобильную подачу зерна на высоту до 4 м с возможностью переставлять транспортер между несколькими точками приемки. Требуемая производительность участка - до 150 т/ч.

Решение: в схему включен передвижной ТЛП500/10000. Длина по осям барабанов составляет 9780 мм, ширина ленты - 650 мм. Рабочая скорость 1,7 м/с, мощность привода 4 кВт. Высоту выгрузки можно менять в диапазоне 2600-4000 мм.

Результат: один транспортер используется на разных участках склада без устройства стационарной галереи. При работе с зерном расчетная производительность оборудования составляет до 150 т/ч.

3. Перегрузка зерна на терминале, Краснодарский край

Задача: подать зерновой поток к точке загрузки на высоте до 9 м. На площадке требовалось передвижное исполнение и возможность регулировать положение разгрузочной части по высоте.

Решение: применен портовый ТЛЖН 800/30000 длиной около 30 м с рабочей шириной ленты 800 мм. Типовая производительность по пшенице - 250-300 т/ч. Привод выполнен на двух мотор-редукторах по 7,5 кВт с частотным регулированием. Диапазон рабочей высоты - примерно 5,8-9 м.

Результат: конвейер обеспечивает непрерывную подачу зерна к высокой точке выгрузки, при этом частотное управление дает возможность согласовать поток с предыдущим и последующим оборудованием линии.

4. Дробильно-сортировочный участок, Челябинская область

Задача: поднять щебень от нижней точки технологической линии к следующему оборудованию при ограниченной длине площадки. Требовалась желобчатая схема для удержания потока на наклонном участке.

Решение: за основу принят ТЛЖН500-10000 с лентой шириной 500 мм и трассой до 10 м. Для этого исполнения на странице оборудования указана производительность до 300 т/ч, которая зависит от угла подъема и характеристик материала. Конвейер предназначен для сыпучих, инертных и кусковых грузов.

Результат: наклонная трасса размещена в пределах компактного перегрузочного участка. Желобчатая форма рабочей ветви используется для удержания материала по ширине ленты и снижения просыпи в процессе подъема.

Какие данные нужны для расчета и заказа ленточного конвейера

На первом этапе не обязательно иметь готовый чертеж. Для предварительного подбора достаточно описать груз и показать, откуда и куда его требуется перемещать. Если речь идет о реконструкции, фотографии и план существующей площадки часто дают больше полезной информации, чем перечень общих требований.

Для расчета стоимости ленточного транспортера желательно передать:

• наименование и тип груза;
• для сыпучего материала - насыпную плотность, влажность и фракцию;
• для штучного - массу и габариты одной единицы;
• требуемую производительность в т/ч, м³/ч или шт./ч;
• длину транспортирования;
• разницу отметок между загрузкой и выгрузкой;
• необходимый угол наклона, если он уже определен;
• режим работы в течение смены;
• условия размещения: цех, склад, улица, галерея;
• температуру окружающей среды и груза, если она отличается от обычных условий;
• требования к бортам, укрытию, очистителям и системе управления;
• схему оборудования до и после транспортера.

По этим данным наши инженеры определят ширину и тип ленты, конструкцию рамы и роликоопор, диаметр барабанов, привод, натяжной узел и необходимые дополнительные элементы. На сложных трассах особенно внимательно прорабатывают зоны загрузки и выгрузки. Именно там чаще появляются просыпь, пыление, удар по ленте и неравномерное распределение материала по ее ширине.

Наш завод изготавливает ленточные конвейеры по техническому заданию, в том числе в нестандартном исполнении по длине, высоте, типу ленты, опорной металлоконструкции и составу дополнительного оборудования. Параметры согласуются до производства по чертежу или компоновочной схеме.

Для расчета отправьте характеристики груза, требуемую производительность, длину трассы и отметки загрузки и выгрузки. Если оборудование встраивается в действующую линию, приложите план или фотографии участка. Это позволит сразу проверить компоновку и подобрать рабочие параметры без лишнего запаса по габаритам и мощности.
