Конвейер модульный КМ

Как подобрать модульный конвейер КМ под продукт и компоновку линии

Для модульного конвейера недостаточно задать длину, ширину и требуемую производительность. Сначала смотрим, что именно перемещается по линии: размеры и массу продукта, устойчивость на ленте, состояние поверхности, способ загрузки и дальнейшую операцию. От этого зависят тип модульного полотна, рабочая ширина, схема опор, привод и переходы между соседними машинами. Если эти участки не согласовать, изделие может смещаться, разворачиваться или застревать на пересыпке даже при нормальной работе самого транспортера.

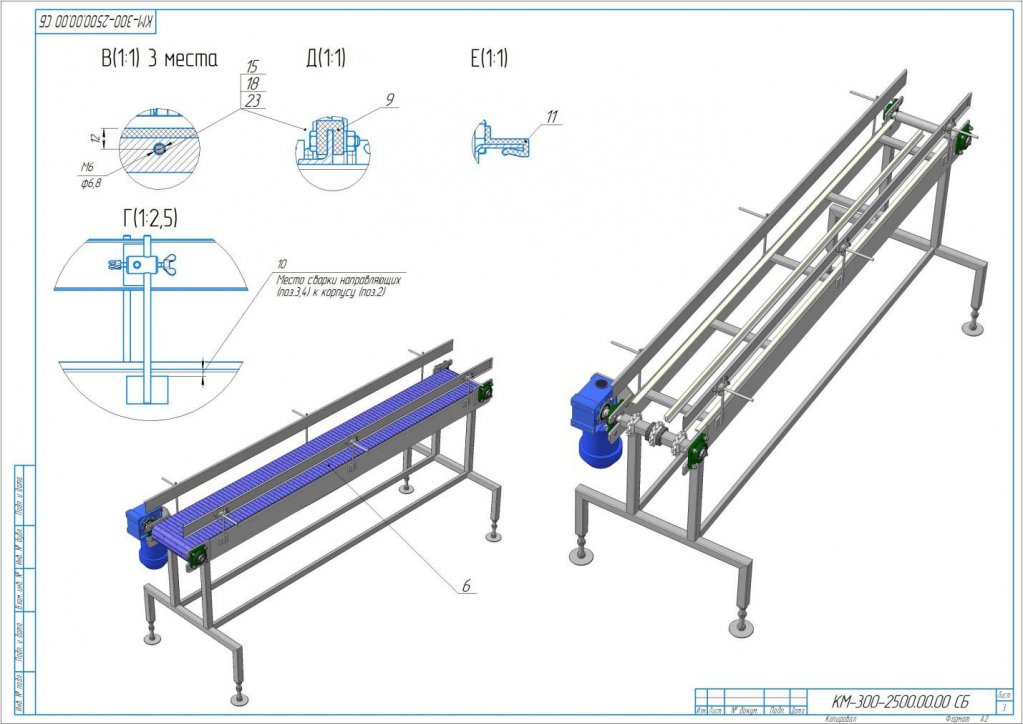

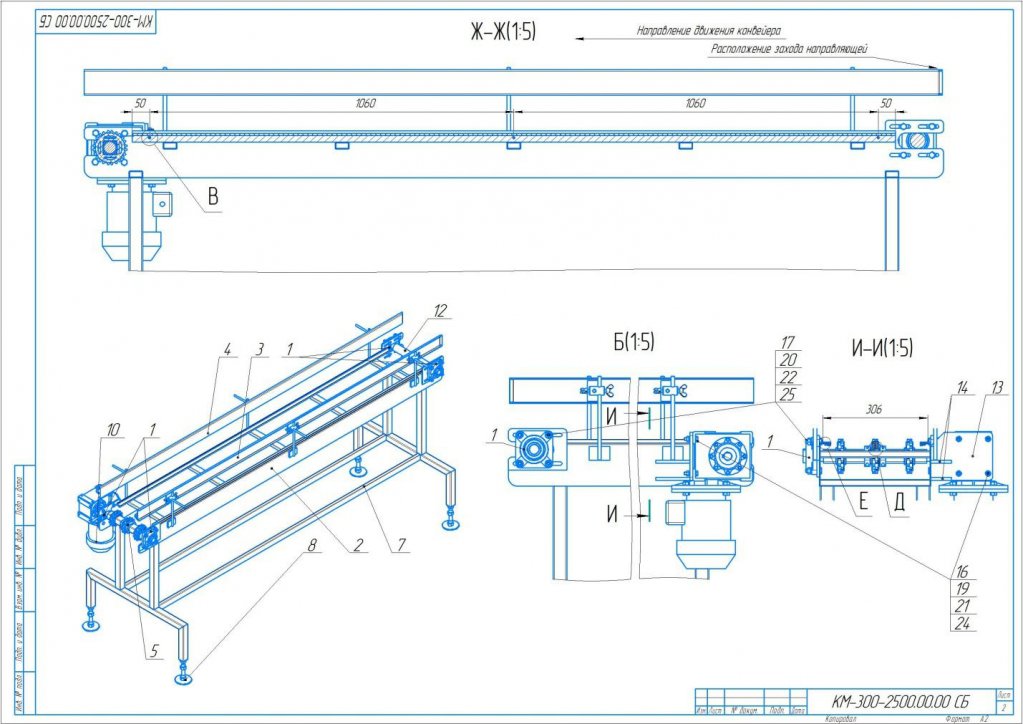

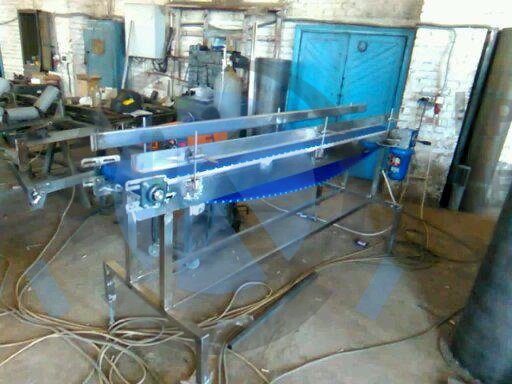

Конвейер модульный КМ применяют преимущественно на пищевых и упаковочных производствах. Грузонесущий элемент собирается из рядов пластиковых модулей, соединенных между собой штырями. Такая конструкция дает больше свободы по компоновке: трасса может включать прямые, поворотные и подъемные участки. При повреждении рабочей части проще ремонтировать отдельный участок полотна, не меняя ленту целиком.

Что дает модульная лента на технологической линии

Главное отличие модульного транспортера от конвейера с цельным полотном — секционная конструкция ленты. Ширину и конфигурацию рабочего полотна подбирают под продукт, а сам транспортер можно точнее вписать между технологическими машинами. Это особенно полезно на действующих производствах, где маршрут уже ограничен колоннами, проходами, упаковочным оборудованием или другими конвейерами.

Модульная лента подходит не только для прямого перемещения. Если поток нужно развернуть, применяют поворотный радиусный конвейер КМ. Для таких участков заранее проверяем ширину полотна и допустимую геометрию поворота. Слишком малый радиус относительно выбранной ленты приведет к неправильной работе полотна и повышенной нагрузке на направляющие элементы.

При модернизации линии имеет значение и ремонтопригодность. Повреждение нескольких модулей не обязательно означает замену всей рабочей поверхности. При этом доступ к ленте и приводному узлу нужно предусмотреть еще при проектировании. Если конвейер зажат между оборудованием, преимущество модульной конструкции при обслуживании частично теряется.

Что учитывать по продукту и трассе конвейера

Первый параметр - размеры перемещаемого изделия. Для мелкой продукции важны шаг и поверхность модульного полотна, особенно в месте перехода на следующий транспортер. Большой зазор между конвейерами может привести к опрокидыванию упаковки или попаданию небольшого изделия в переходную зону, такие места надо учесть отдельно, а не оставлять на монтаж.

Для неустойчивой тары смотрим на скорость, направление движения и боковые направляющие. Резкое изменение траектории способно нарушить положение продукта на ленте. На поворотном участке эта проблема заметнее: наружная и внутренняя стороны потока проходят разный путь, поэтому расстановку направляющих согласуем с формой и габаритами груза.

На подъемной трассе проверяем, сохраняет ли продукт положение на рабочей поверхности. Здесь важен не только сам угол, но и сцепление изделия с лентой, характер загрузки и необходимость удерживающих элементов. Если уклон выбран без учета продукта, часть потока будет смещаться назад, а фактическая производительность участка снизится.

Для линий с регулярной очисткой учитываем доступ к рабочей и обратной ветвям. Остатки продукта могут попадать между элементами полотна и в зоны переходов. Конвейер должен быть скомпонован так, чтобы обслуживание не требовало разбирать соседние машины или демонтировать длинные участки ограждения.

Где чаще возникают проблемы при работе модульного КМ

Один из наиболее чувствительных участков — передача продукта между транспортерами. Даже небольшая разница по высоте или неправильно выбранный зазор может нарушить поток. Для коробок и устойчивой тары это проявляется ударами и разворотом, для небольших изделий — застреванием в переходной зоне. Поэтому положение соседних конвейеров и отметки рабочей поверхности проверяем до изготовления.

Второй вопрос — загрузка. Если продукт поступает на ленту неравномерно и на коротком участке образуется скопление, привод и рабочая поверхность получают нагрузку, отличную от расчетного режима. Для линий с накоплением дополнительно смотрим, допускается ли контакт изделий между собой и как будет освобождаться участок после запуска следующей машины.

Не менее важна и сама трасса. Попытка выполнить сложный маршрут одним конвейером не всегда оправдана. Иногда два прямых транспортера с правильно выполненной передачей проще в обслуживании, чем одна сложная конструкция. В других случаях поворотный КМ позволяет убрать лишнюю перегрузку и компактнее разместить линию. Выбор делаем по фактической компоновке, а не по количеству секций.

Реализованные проекты «КМЗ»: применение модульных транспортеров на производстве

1. Кондитерское предприятие, Тульская область

Задача: передать готовую продукцию от технологического оборудования к упаковочному участку, обойдя существующую часть линии без переноса основных машин.

Решение: трассу собрали с применением модульного полотна и поворотного участка. Положение направляющих согласовали с размерами продукции и фактическими отметками соседних транспортеров.

Результат: поток направили на упаковку в пределах существующей компоновки цеха, без установки дополнительного перегрузочного поста.

2. Предприятие по розливу напитков, Липецкая область

Задача: встроить транспортер между участками технологической линии, сохранив устойчивое положение тары на переходах.

Решение: рабочую ширину и направляющие привязали к используемой таре, отдельно учли точки входа и выхода продукции с конвейера.

Результат: тара проходит участок без разворота и задержек в местах сопряжения с соседними машинами.

3. Предприятие пищевой упаковки, Московская область

Задача: заменить участок транспортной линии, где требовался регулярный доступ к рабочему полотну для очистки и обслуживания.

Решение: применили транспортер КМ с модульной лентой и предусмотрели доступ к рабочей и обратной ветвям без демонтажа соседнего оборудования.

Результат: обслуживание транспортера выполняется непосредственно на линии, а поврежденные элементы полотна можно менять локально.

Как заказать модульный конвейер КМ под вашу линию

Чтобы рассчитать КМ, смотрим сам продукт, его габариты и массу, требуемую подачу, длину трассы и отметку рабочей поверхности. Для действующей линии потребуются размеры участка и положение соседних машин — особенно в точках, где продукт поступает на конвейер и уходит с него. Здесь полезнее всего схема с привязками и несколько фотографий места установки.

Отдельно указывайте необходимость поворота, подъема, накопления продукта и требования к очистке. По этим данным определяем компоновку рамы, модульное полотно, привод и переходные участки. Если задача решается обычным прямым транспортером, можно рассмотреть другие исполнения из раздела ленточных конвейеров.

Модульный конвейер проектируем как часть технологической линии, поэтому до изготовления проверяем не только сам транспортер, но и сопряжение с оборудованием до и после него. Это снижает риск задержек продукта на переходах, переделки направляющих и корректировки трассы уже после монтажа.
